常用型號舉例：XMTF-7411   XMTF-7512等（參考產品選型說明）

一、概述

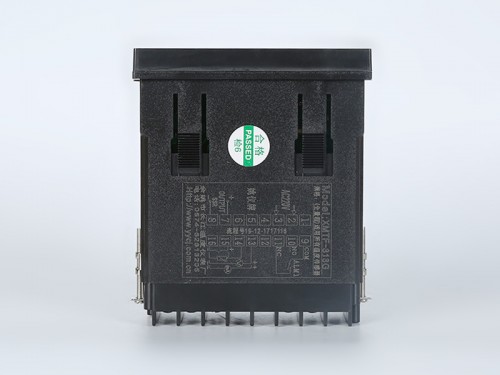

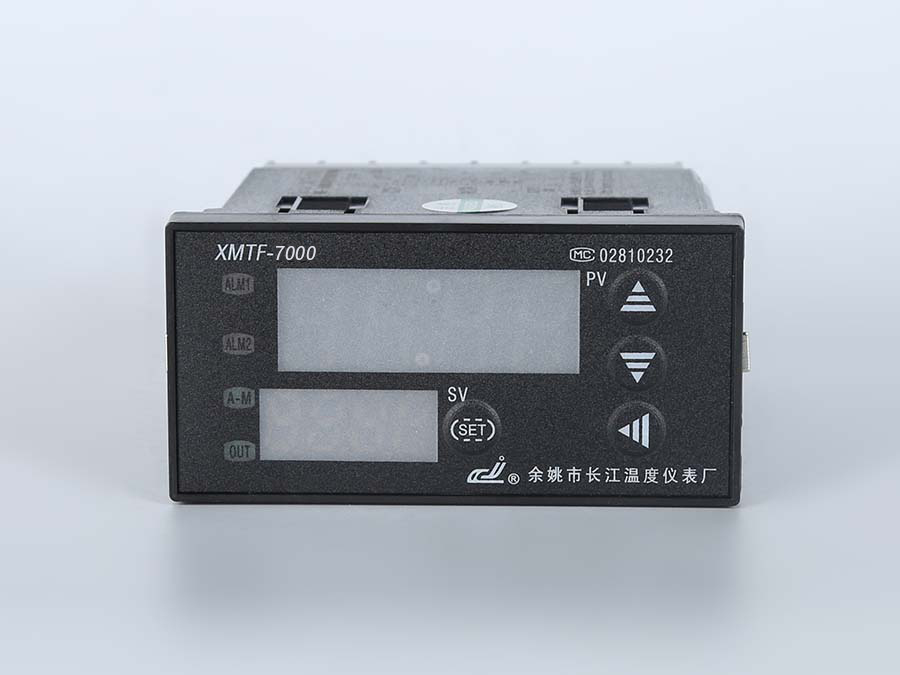

XMT*7000系列儀表為智能型雙排四位顯示儀表，分別顯示測量值和設定值，儀表為四鍵操作，參數快捷設置，參數符號顯示簡潔，輸入信息方便，控制方式有二位式、時間比例、模糊PID，具有參數自整定功能，儀表采用進口超強抗干擾芯片設計、質量可靠，紅綠雙色雙排數碼管分別同時顯示測量值與設定值。

二、主要技術參數

1、測量誤差：±0.5%F·S±1 字，附加冷端補嘗誤差≤±2℃
2、繼電器輸出觸點容量：阻性負載220V /7A
3、驅動固態繼電器信號輸出：驅動電流≥15mA，電壓≥9V
4、驅動可控硅脈沖輸出：幅度≥3V，寬度≥40us 的移相或過零觸發脈沖
5、控制周期：繼電器輸出為2～120 秒，其它為2 秒
6、工作電源：AC85V～242V（開關電源）, 50/60Hz，或其它特殊定貨
7、工作環境：0~50℃，相對濕度≤85％RH，無腐蝕性及無強電磁輻射場合

三、型號和規格

常用輸入信號及測控范圍（特殊規格可另訂貨）

四、儀表操作方法：

1）、按照接線圖接入電源、傳感器及控制回路后通電，儀表將首先開始按程序自檢：

所有數碼管筆畫及所有指示燈（除OUT 燈外）全部點亮，用來檢測發光系統是否正常，此時如發現有不能點亮的發光件，請停止使用該儀表送修（此過程只持續0.5S）,然后投入正常測控狀態，上排PV 窗口顯示測量值，下排SV 窗口顯示設定值。

2）、修改設定值:

請在正常的顯示測量方式下，按住SET 鍵3 秒，SV 窗口個位出現小數點時，此時按▲向上調節設定值，按▼向下調節設定值(長時間按住▲或▼鍵可實現連續快加或快減)，按移位（如同光標），按SET 鍵來完成確認修改，在不按任何鍵的狀態下約10 秒后自動退回到正常顯示狀態。

3）、修改設定值以外的參數值：

請在正常顯示方式下，按住（SET+▲）鍵3 秒，即可進入內部參數設置（見參數表），根據應用系統需要設置不同的參數值，特別是“P”、“I”、“d”、“t”四項，應請有經驗的操作人員設定；若客戶選用二位式控制則需把P=0，且只有在P=0 時才會顯示主控回差HY參數。

4）、自整定：首先設置好設定值，然后進入二級菜單，將AT 設置為1，AT 燈亮，儀表進入自整定狀態，此時儀表為位式控制，PID 參數自動隱藏，將回差設為0.5～1 左右，經過三次上下振蕩之后，儀表確定出新的P、I、D 等參數并保存，AT 燈滅，儀表復位進入控制狀態。

注：①儀表整定時中途斷電，因儀表有記憶功能，下次上電會重新開始自整定。

②自整定中，如需要人為退出，將自整定參數AT 設置為0 即可退出，但整定結果無效。

③按正確方法整定出的參數適合大多數系統，但遇到極少數特殊情況控制不夠理想時，可適當微調P、I、D 的值。人工調節時,注意觀查系統響應曲線, 如果是短周期振蕩(與自整定或位式控制時振蕩周期相當或約長), 可減小P(優先), 加大I 及D; 如果是長周期振蕩(數倍于位式控制時振蕩周期), 可加大I(優先),

加大P、D; 如果是無振蕩而有靜差,可減小I(優先),加大P; 如果是最后能穩定控制但時間太長,可減小D(優先), 加大P, 減小I。調試時還可采用逐試法,即將P、I、D 參數之一增加或減少30-50%,如果控制效果變好，則繼續增加或減少該參數，否則往反方向調整，直到效果滿意為止，一般先修改P，其次為I，還不理

想則最后修改D 參數。修改這三項參數時, 應兼顧過沖與控制精度兩項指標。

5)、手動輸出: 在正常顯示測量、設定值狀態下，按（SET+▼）鍵可以進入手動輸出狀態，下排第一位顯示“H”，后三位顯示0-100 的輸出功率。按、▲鍵或▼鍵可調節輸出功率。

6）可控硅觸發型儀表：如發現負載二端電壓有抖動現象，可把儀表二根輸出線對調。

五、產品型號定義:

XMT□—7 □ □ □ □
       (1)    (2) (3) (4) (5)

（1）外型及開孔尺寸：

空:160×80×90 152×76； A: 96×96×90 92×92；

D: 72×72×110 68×68； E: 48×96×90 44×92；

F: 96×48×90 92×44； G: 48×48×100 45×45；

S: 80×160×90 76×152；

（2）、為主控制方式：‘0’:二位式調節； ‘2’:三位式調節；‘3’:時間比例調節；‘4’:觸點通斷二位式PID 調節；‘5’固態繼電器調節；‘6’單相移相觸發調節；‘7’單相過零觸發調節；‘8’三相過零觸發調節；‘9’連續PID 的標準電流信號輸出

（3）、為報警方式： ‘空或0’ 無報警； ‘1’上限觸點報警；‘2’下限觸點報警；‘3’上下限觸點報警；‘4 ’ 上偏差報警； ‘5’ 下偏差報警； ‘6’ 上下偏差報警

（4）、輸入信號分類：‘1’熱電偶；‘2’熱電阻

（5）、后輟：‘D’繼電器為30A 大功率
