一、概述

本儀表由單片機控制，具有熱電阻、熱電偶等多種信號自由輸入，五種輸出方式只須插上相應模塊即可，正反控制任意設置；提供了四種報警方式；手動自動切換，主控有兩位式、PID 兩種控制方式，在各種不同的系統上，經儀表自整定的參數大多數能得到滿意的控制效果，具有無超調，抗擾動性強等特點。

二、主要技術指標

1、基本誤差： ±0.5%F.S±1 個字
2、冷端補償誤差：≤±2.0℃
3、采樣周期：0.5秒
4、控制周期：繼電器輸出時的控制周期為2～120 秒可調，其它為2秒。
5、繼電器觸點輸出： AC220V/5A（阻性負載）或AC220V/0.3A(感性負載)
6、驅動固態繼電器信號輸出：驅動電流≥15mA，電壓≥9V
7、驅動可控硅脈沖輸出：幅度≥3V，寬度≥40us 的移相或過零觸發脈沖
8、連續PID 調節模擬量輸出： 0～10mA(負載500±200Ω), 4～20mA(負載250±100Ω), 或0～5V(負載≥100kΩ), 1～5V(負載≥100kΩ)
9、電源：AC85V～242V（開關電源）, 50/60Hz，或其它特殊定貨
10、工作環境： 溫度0～50.0℃,相對濕度不大于85%的無腐蝕性氣體及無強電磁干擾的場所

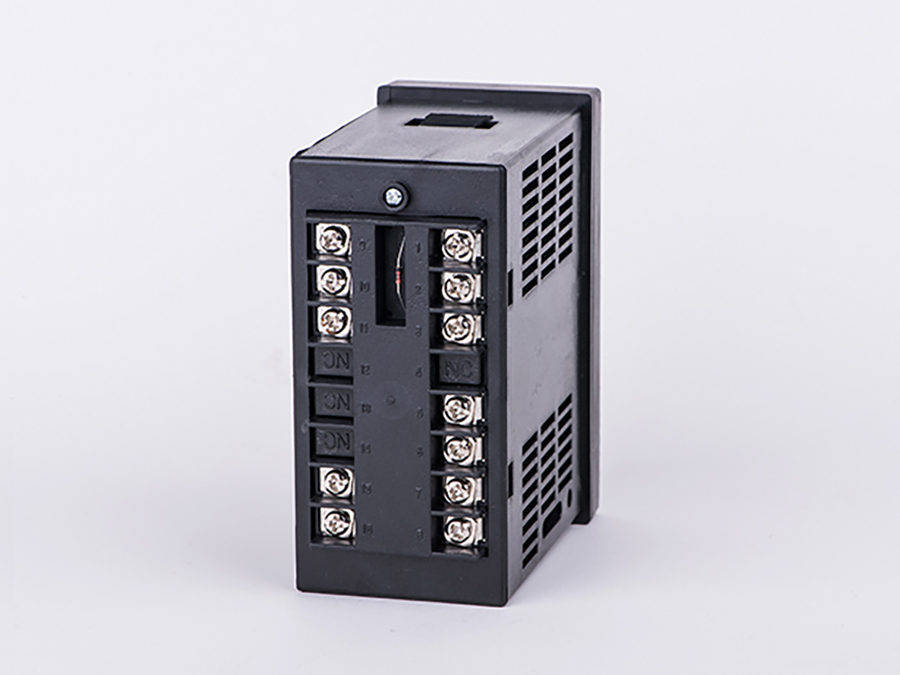

三、型號意義

XMT □   7  □   8   □
       (1)  (2) (3) (4) (5)

(1) 外型及開孔尺寸（mm）：
空格：160×80×80 152×76;      A：96×96×80 92×92；
D：72×72×100 68×68;      E：48×96×80 44×92；
F：96×48×80 92×44;      G：48×48×110 44×44
S：80×160×80 76×156；

(2) 系列號

(3) 附加報警：‘0’：無報警； ‘1’：上限報警； ‘2’：下限報警； ‘5’：聲音報警；
‘3’：二組報警（上限報警、下限報警、正偏差報警、負偏差報警任意設置）。

(4) 輸入信號類型：‘8’：輸入信號自由互換

(5) 主控制方式：‘空格’：繼電器常開常閉觸點輸出；      ‘A’：單相過零觸發調節；
‘A3’：三相過零觸發調節；      ‘B’：單相移相觸發調節；      ‘B3’：三相移相觸發調節；
‘C’：0～10mA 或4～20mA 連續電流輸出；      ‘G’：固態繼電器調節輸出；

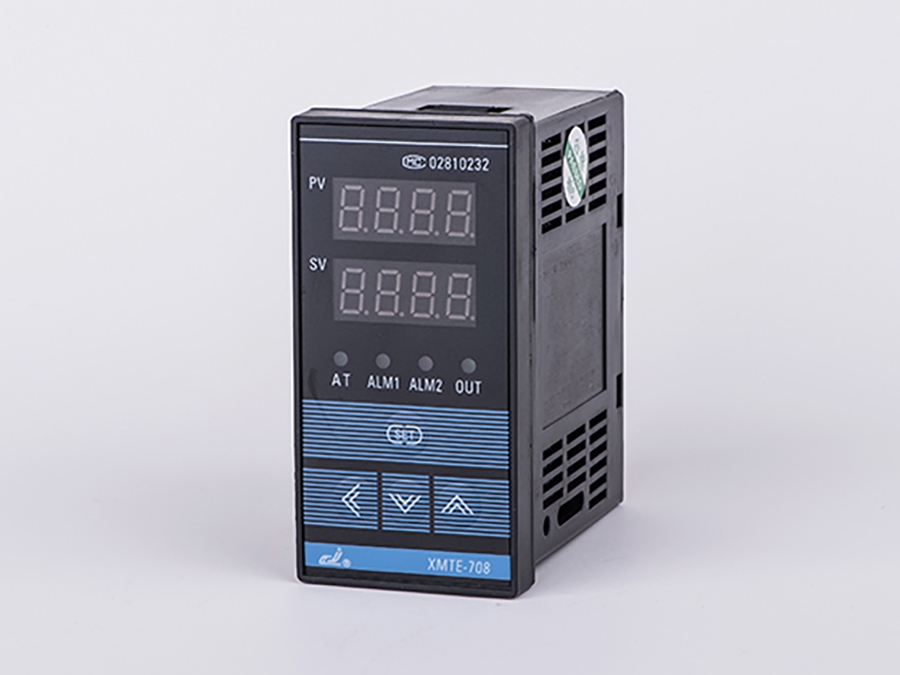

四、面板說明（參考）

(1) PV 顯示窗：正常顯示情況下顯示溫度測量值；在參數修改狀態下顯示參數符號。
(2) SV 顯示窗：正常顯示情況下顯示溫度給定值；在參數修改狀態下顯示參數值。
(3) ALM1 指示燈：當此指示燈亮時，儀表對應ALM1繼電器有輸出。
(4) ALM2 指示燈：當此指示燈亮時，儀表對應ALM2繼電器有輸出。
(5) AT 指示燈：當儀表自整定時此指示燈亮。
(6) OUT 指示燈：當此指示燈亮時，儀表OUT 控制端有輸出。
(7) 功能鍵：按鍵3S 可進入參數修改狀態；按一下放開后進入給定值修改狀態（上排顯示窗顯示符號SP）。
(8) 移位鍵：在修改參數狀態下按此鍵可實現修改數字的位置移動；按3S 可進入或退出手動調節。
(9) 數字減小鍵：在參數修改、給定值修改或手動調節狀態下可實現數字的減小。
(10) 數字增加鍵：在參數修改、給定值修改或手動調節狀態下可實現數字的增加。

五、參數代碼及符號
