一、概述：

D 系列智能電工儀表（數字電流表、數字電壓表、頻率表、轉速表等等）是一種多功能組合型儀表，適用于電力電網、自動化控制系統的現場監測顯示和自動化調度遠動裝置的遙控遙測，其作用是將電網中的電參量如電流、電壓、三相功率、頻率等值，同微電腦運算后經A/D 轉換后輸出標準的電流或電壓變送信號。另外該系列儀表還帶有RS232 或RS485 通訊接口與遠距離數據終端TRU 相連。

二、主要技術參數

1. 精度等級： 0.5%F·S±1B

2. 顯示位數：4 位

3. 標稱輸入：交流電流/電壓：0～5A/0～500V 直流電壓：0～199.9V 0～1000V

4. 功耗：≤3W

5. 工作電源：AC85～242V，50HZ

6. 工作環境：0～50℃，相對濕度≤85％，無腐蝕性及無強電磁輻射場合

三、儀表面板及接線

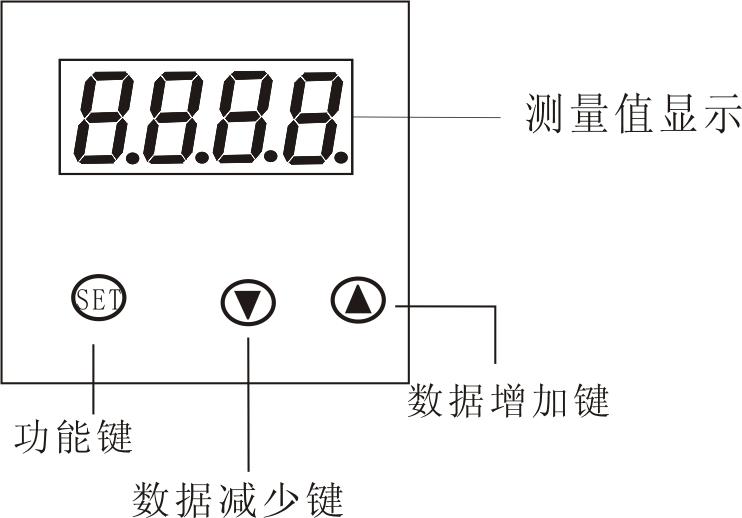

1、儀表面板(參考)

三、儀表面板及接線

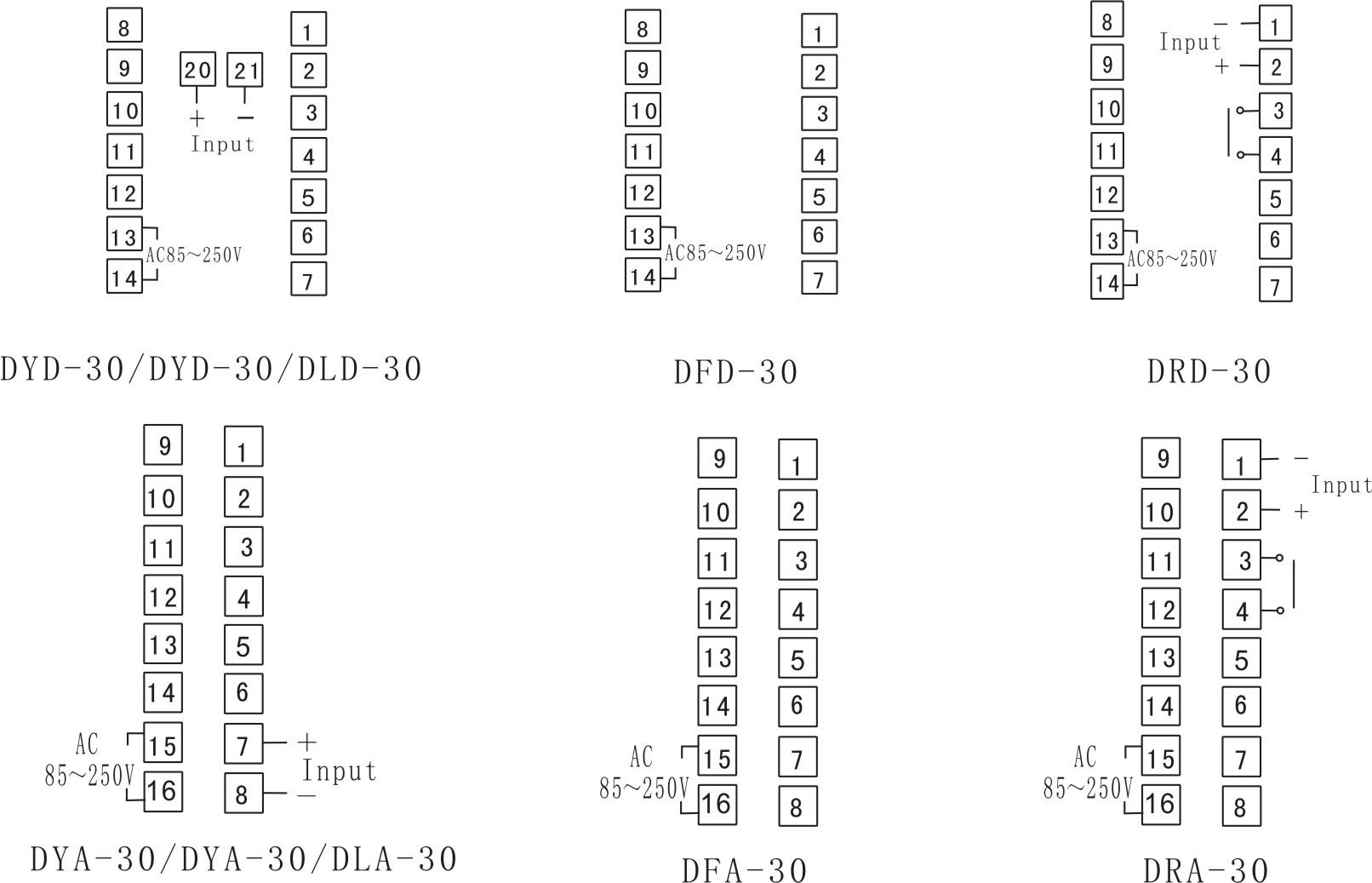

2、儀表接線（參考）

★DRD-R、DRA-R 轉速表：當儀接線端3、4 短接時，測高速轉數，儀表顯示無小數點；3、4 斷開時，測慢速轉數，儀表顯示小數點。建議500 轉/分以上，請選擇高速測量。

四、儀表操作

1、內部參數(僅電流、電壓表下列參數)

序號	提示符	名稱	設定范圍	說明	出廠值
0		密碼鎖	0～255	Lock=18 時，可修改所有參數值	18
1		顯示精度	0～3	dp＝0 時，無小數點；dp＝1 時，小數點在十位 dp＝2 時，小數點在百位；dp＝3 時，小數點在千位	0
2		設定量程上限	－	設定范圍由dp 決定：分別為9.999、 99.99、999.9、9999	－

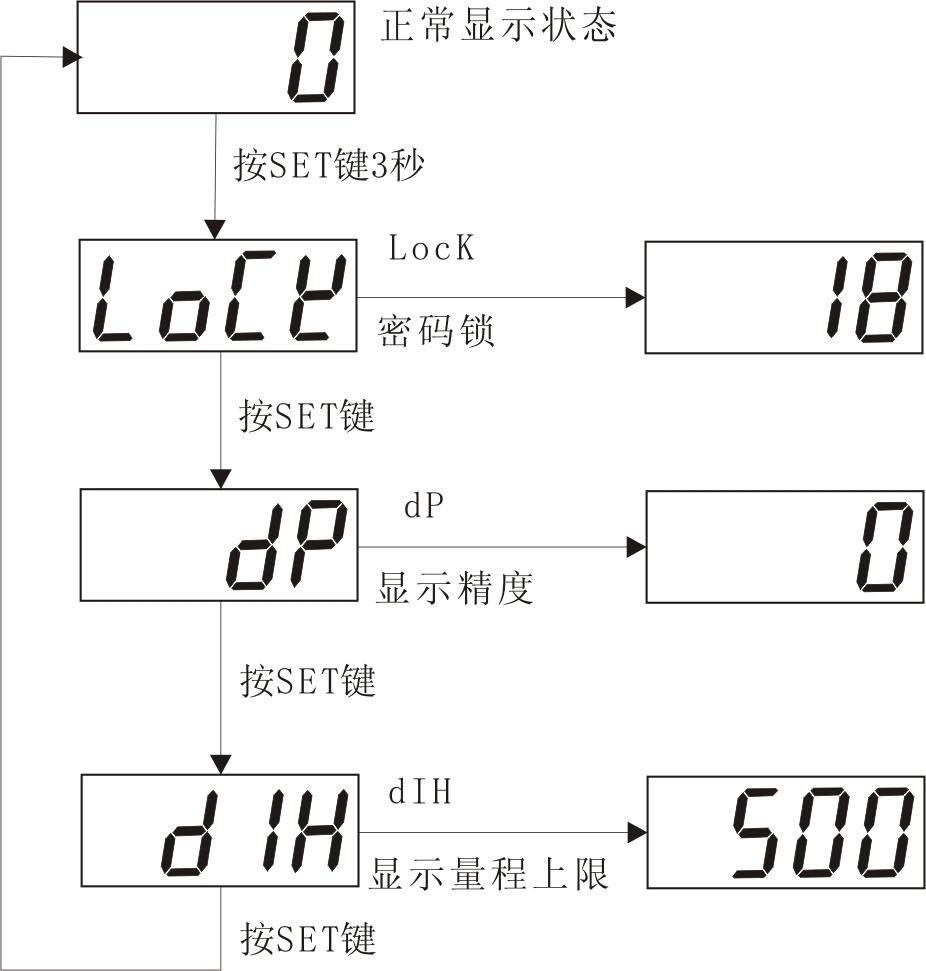

2、操作流程圖：

3、按照接線圖正確接線，通電后儀表開始自檢，此過程持續1S。

4、內部參數設置（參數定義見參數表）：

按SET 鍵3 秒進入內部參數設置狀態，先顯示參數符號，等待2 秒鐘后顯示參數值，按▲、▼鍵修改參數值，按SET 鍵保存進入下一參數設置，直至設定完成退出。不按任何鍵10 秒鐘后自動保存退出。

5、電流、電壓表：當開始測量前，若儀表顯示有偏差，可同時按SET＋▲＋▼鍵做歸零調節（請謹慎使用該功能）。

五、儀表選型

D □ □－ □ □ □－□
   ① ②    ③ ④ ⑤   ⑥

①：功能類型： L：電流表     Y：電壓表     W：有功功率表     R：轉速表     F：頻率
U：無功功率表     H：周波表     D：電量表     X：功率因素表

②：外型及開孔尺寸：
T：160×80×85 156×76      A：96×96×90 92×92      D：72×72×90 68×68
E：48×96×75 44×92      F：96×48×75 92×44      G：48×48×105 44×44

③：操作顯示方式： 3：單排顯示，三鍵輕觸鍵操作

④：控制輸出： 0：無報警      1：一組報警      3：二組報警      4：PID 位式控制
5：PID 固態控制      6：PID 可控硅移相控制      7：PID 可控硅過零控制
8：可控硅三相過零控制      9：4～20mA 控制輸出

⑤：輸入標稱值：
無：交流電流時為5A 輸入，交流電流為0－9999 任意設定，適用于所有互感器電流表；
直流電流時為75mV 輸入，直流電流表適用所有分流塊0－9999 任意設定；
交流電壓為0－500.0VAC；
直流電壓為0－1000VDC；
 10：0～10A      400：0～400V      0.2：0～200mA

⑥：后綴：K－帶RS485 通訊功能

六、故障分析及排除
