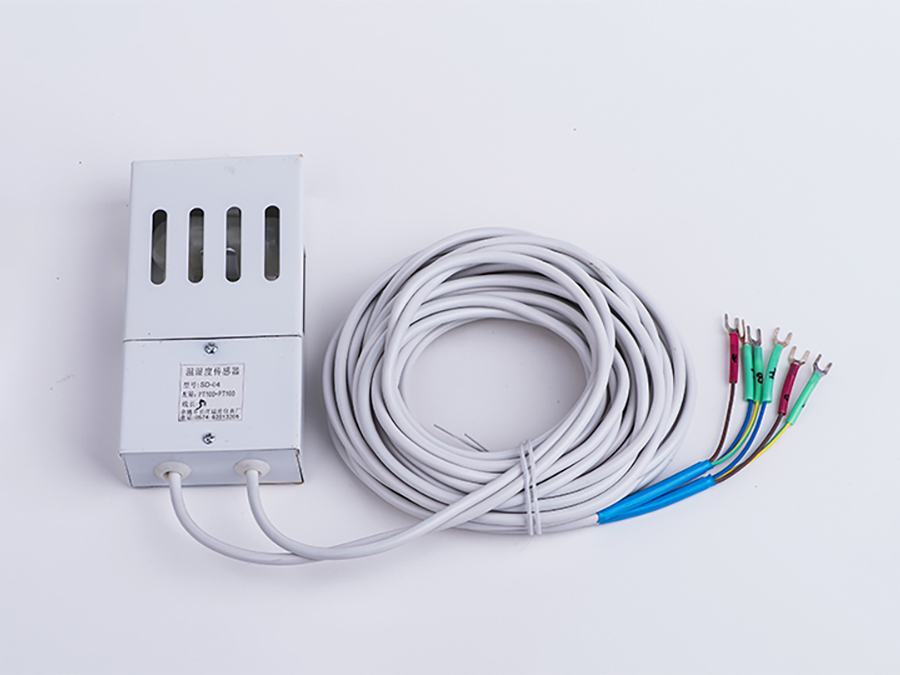

一、型號、規格
| 分度號 | 代號 | 測量范圍(℃) | 等級 | 允許偏差△t(℃) 兩者中取大者 | 規格長度 |
|---|---|---|---|---|---|
K 鎳鉻-鎳硅 | WRN | -40~1000 | Ⅰ | ±1.5℃ or ±0.4%t | 0.5M、0.75M、1M、1.5M、2M、2.5M、3M 等 注：小型熱電偶、熱電阻傳感器測量范圍不超過400℃。傳感器的測量范圍以具體實物為準。 |
| -40~1200 | Ⅱ | ±2.5℃ or ±0.75%t | |||
E 鎳鉻-銅鎳 | WRE | -40~800 | Ⅰ | ±1.5℃ or ±0.4%t | |
| -40~900 | Ⅱ | ±2.5℃ or ±0.75%t | |||
J 鐵-銅鎳 | WRJ | -40~750 | Ⅰ | ±1.5℃ or ±0.4%t | |
| Ⅱ | ±2.5℃ or ±0.75%t | ||||
S 鉑銠12-鉑 | WRP | 0~1600 | Ⅱ | ±1.5℃ or ±0.25%t | |
B 鉑銠30-鉑6 | WRR | 600~1700 | Ⅱ | ±1.5℃ or ±0.25%t | |
T 銅-康銅 | WRT | -40~350 | Ⅰ | ±0.5℃ or ±0.4%t | |
| Ⅱ | ±1℃ or ±0.75%t | ||||
CU50 銅熱電阻 | WZC | -50~150 | Ⅱ | ±0.3℃ or ±0.6%t | |
PT100 鉑熱電阻 | WZP | -200~650 | Ⅰ | ±0.15℃ or ±0.2%t | |
| -200~850 | Ⅱ | ±0.15℃ or ±0.2%t |
二、型號意義
W □ □ □ － □ □ □ □ － □
① ② ③ ④ ⑤ ⑥ ⑦
① 分度號：
RN—鎳鉻-鎳硅熱電偶（K） RE—鎳鉻-銅鎳熱電偶(E) RF—鐵-銅鎳熱電偶(J)
RP－鉑銠12-鉑（S） RR－鉑銠30-鉑6（B） RT－銅-康銅（T）
ZC—銅熱電阻(CU5O) ZP—鉑熱電阻(PT100)
② 類別：
X—小型（此項取消空格④） B—標準型（此項可為空格） K－鎧裝型（此項取消空格⑤）
③ 安裝方式：
小型：
1—管式 2—壓簧式 3—螺釘式 4—圈式 5—簡式
標準型/鎧裝：
1—無固定裝置 2—固定螺紋 3—可動螺紋 4—固定法蘭 5—可動法蘭
④ 接線盒形式：
0－無接線盒 1－簡易接線盒 2－防濺接線盒 3－防水接線盒
4－防爆接線盒 5－插座式接線盒
⑤ 測量端形式：
0－無要求 1－接殼型 2－露頭型 3－絕緣型
⑥ 外徑(單位為毫米)
0—Ф16 1—Ф12 2—Ф2 3—Ф3 4—Ф4
5—Ф5 6—Ф6 7—Ф7 8－Ф8
⑦ 帶變送輸出：
B－4～20mA B－0～10mA B－1～5V B－0～5V
三、傳感器的安裝
將傳感器頭部放在需要測量溫度的點，直接測量該點溫度，配合各種溫度二次儀表使用。
傳感器盡可能要安裝在置放工件的位置上，避免安裝在爐門旁邊或與加熱物體距離過 近處。其插入深度須按實際需要決定。傳感器的安裝位置應盡可能保持垂直，但在有流速的 情況下則必須使測量頭逆向傾斜安裝。如果需要固定傳感器，可在容器壁上開一個比傳感器 的安裝螺紋外徑略大的固定用孔，用所附的螺帽把傳感器安裝固定在容器上，在測量對象為 非氣體或液體時，務使傳感器感溫部分與被測物體緊密接觸，以提高響應速度和降低傳遞誤 差。
如熱電偶的輸出線要加長，應使用與所用熱電偶分度號相對應的補償導線同極性加長， 再與二次儀表連接，傳感器連線或補償導線應直接與二次儀表接線端連接，避免使用普通導 線，否則會帶來誤差。連線要盡可能少彎折，以延長使用時間，必須頻繁彎折傳感器應作專門設計。
