一、概述

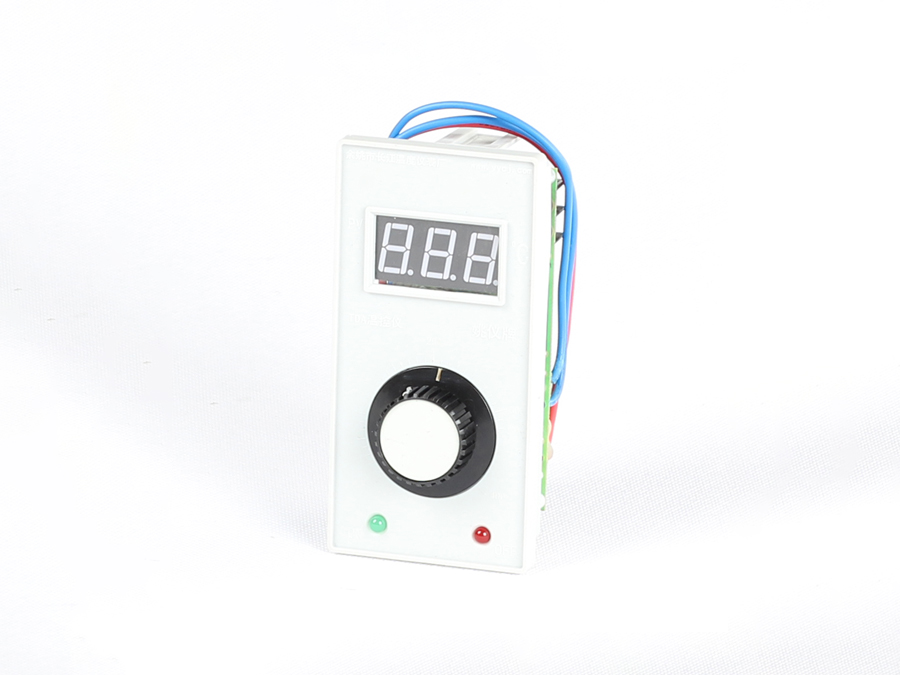

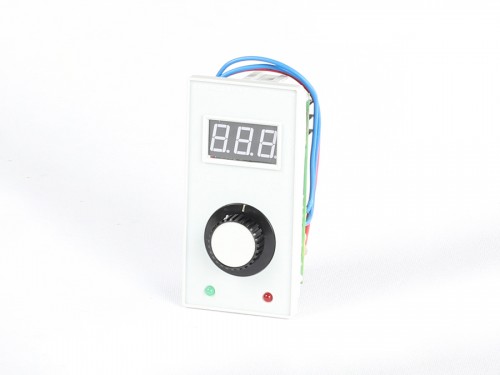

XMTE□系列數顯電子調節儀，TE□系列電子溫度指示調節儀可與各種熱電阻、熱電偶及其它變送器配合，對溫度等物理量進行自動測量和調節，調節器為全量程指示，全范圍調節，調節方式分兩位式和時間比例式及可控硅觸發、固態繼電器觸發等功能，儀表具有冷端自動補償及斷偶保護功能，該系列儀表造型美觀，使用簡便，價格低廉，具有較高的性價比，廣泛應用于塑料機械，包裝機械、食品機械以及輕紡、印染等各種需溫度測量和控制的場合，儀表抗干擾性能好，并且重量輕，抗振動。

二、技術指標

1. 測量精度：±1.0%F·S

2. 時間比例調節時通斷周期30±10S，比例帶范圍3~6%

3. 觸點容量220V 3A(阻性負載)：大功率輸出時，220V 3A（阻性負載），超過此功率時必須使用中間繼電器，否則將損壞儀表；

4. 電源電壓：85～242V AC50/60Hz，  功耗：3W

5. 開孔尺寸：TED、XMTED：68×68×115

   TEA、XMTEA：92×92×125

   TE：45×45×75

三、使用方法

1、本儀表用安裝架固定在開孔內，按儀表接線圖正確接線。

2、控制：

當儀表設定溫度高于指示溫度時，總低通，總高斷，同時綠燈亮，紅燈滅；當儀表設定溫度低于指示溫度時，總低斷、總高通，同時紅燈亮，綠燈滅。

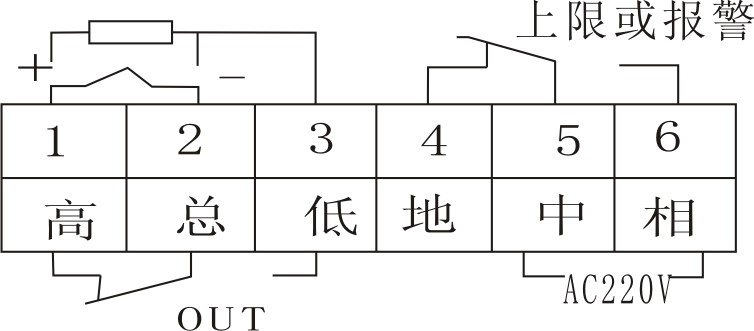

3、儀表接線：（參考）

儀表接線以儀表外殼上所附接線圖為準

4、錯誤提示：

當儀表顯示‘-H-’或‘-L-’時，儀表輸入信號斷偶，請檢查傳感器接。
