一、技術指標：

1、輸入類型：高分子
2、測量范圍：0～99%RH
3、顯示精度：±1%F.S±1B    傳感器精度：±3%F.S±1B
4、繼電器觸點容量：5A  250V AC(阻性負載)
5、控制方式：二位式控制（回差可調）
6、儀表外型尺寸：77(W)×35(H)×76(D)    開孔尺寸：71(W)×29(H)
7、工作電壓：DC 12V
8、工作環境：溫度 -20～50℃, 相對濕度 ≤ 85%RH, 無腐蝕及強電磁干擾。

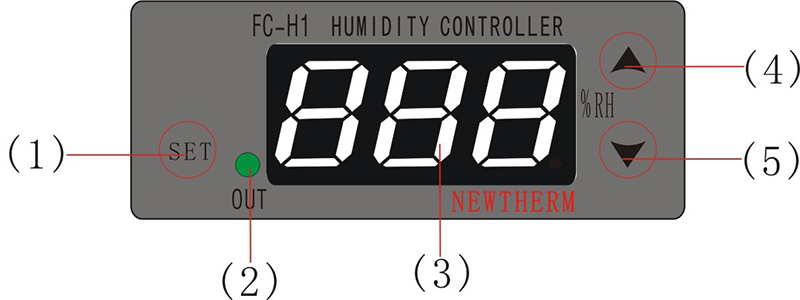

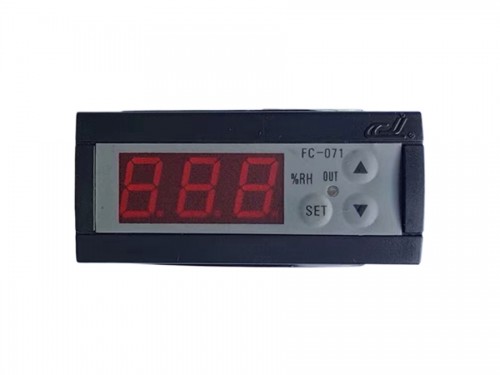

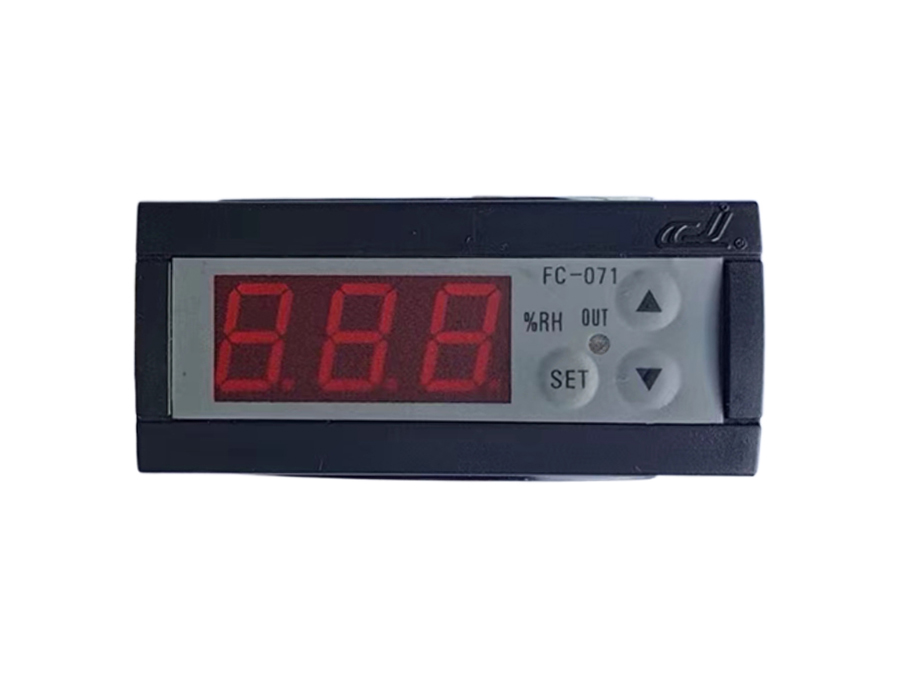

二、儀表面板：

(1)、功能鍵：按此鍵3S即可進入?yún)?shù)設置狀態；
(2)、輸出指示燈：當儀表繼電器閉合時，此指示燈亮；
(3)、測量值顯示窗：正常顯示情況下顯示濕度測量值；在參數修改狀態下顯示參數符號及參數設定值；
(4)、數據增加鍵：在參數修改狀態下按此鍵可增加數據；
(5)、數據減小鍵：在參數修改狀態下按此鍵可減小數據；

三、內部參數：

序號	符號	名稱	設置范圍	說明	出廠值
1		密碼鎖	0~50	當=18時，可以修改所有參數； 當≠18時，不能修改所有參數；	18
2		濕度設定值	0~99	請查看“五、儀表輸出”	60
3		控制回差	1~50		2
4		傳感器誤差修正	-20~20	當顯示濕度值與實際濕度值之間存在誤差時可通過此參數修正	0
5		負載選擇	或	：輸出為除濕設備 ：輸出為加濕設備

四、儀表操作：

4-1、請按照儀表上接線圖正確給儀表接線后給儀表通電，在經過1S的自檢后儀表顯示窗將顯示傳感器-Ⅰ的測量溫度。

4-2、儀表設置：長按SET鍵3S進入?yún)?shù)修改狀態，此時儀表顯示參數符號，按▲或▼鍵即可顯示并修改參數值，修改完成后按 SET 鍵保存并進入下一參數修改狀態。若在設置過程中10S內無任何操作，儀表將自動保存并退出修改狀態。

五、儀表輸出：

5-1、當 = 時；
當測量濕度值≤濕度設定值（ ）－控制回差（ ）時，OUT有加濕輸出（繼電器閉合），面板上OUT指示燈亮；
當測量濕度值≥濕度設定值（ ）＋控制回差（ ）時，OUT無加濕輸出（繼電器斷開），面板上OUT指示燈滅；
5-2、當 = 時
當測量濕度值≥濕度設定值（ ）＋控制回差（ ）時，OUT有除濕輸出（繼電器閉合），面板上OUT指示燈亮；
當測量濕度值≤濕度設定值（ ）－控制回差（ ）時，OUT無除濕輸出（繼電器斷開），面板上OUT指示燈滅；

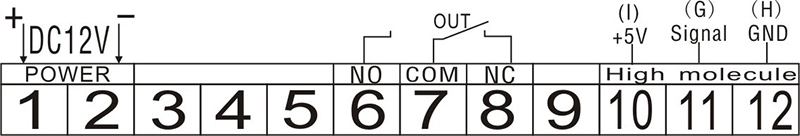

六、接線圖：

七、錯誤提示：

當濕度傳感器超量程或斷路時，儀表上將顯示提示符“100”
