一、概述

ZW 系列三相綜合電量表為LED 顯示，輕觸開關設置，是一款具有三相電流可編程功能、自動測量、電量累積（電度表）、RS485 數字通訊等功能為一體的智能三相綜合電力參數監測儀表。它將三相交流電量的電流、電壓、頻率，按線性關系轉換為規格化的數字量。它集數字化、智能化、網絡化于一身，使測量過程及數據分析處理實現自動化，減少人為失誤，是組成電氣自動化系統的理想產品。可廣泛應用于電力、郵電、石化、煤炭、冶金、鐵道、市政、智能大廈等行業、部門的電氣裝置、自動控制以及調度系統。

二、主要技術參數

1. 信號輸入方式：浮置輸入；

2. 量程： 電流(A)： 直接輸入0～5A 可適配任何比值電流互感器，顯示量程0～9999；電壓：交流0～500V 頻率：0～99.9Hz；

3. 基本誤差: 電流(A)：±0.5％F·S 電壓（V）：±0.5％F·S 頻率（Hz）：±0.1 F·S；

4. 采樣周期：約1 次/秒；

5. 整機功耗：< 4VA ；

6. 輸入阻抗：電壓端約600kΩ； 電流端< 10mΩ；

7. 整機重量： 約430 克；

8. 外型及開孔尺寸：96(長)*96(寬)*110(深) 92*92；

9. 工作電源： AC110～242V，50/60Hz；

10. 工作環境條件： 環境溫度：（0～50）℃，環境濕度：≤85%RH；

三、儀表面板及接線說明（參考）

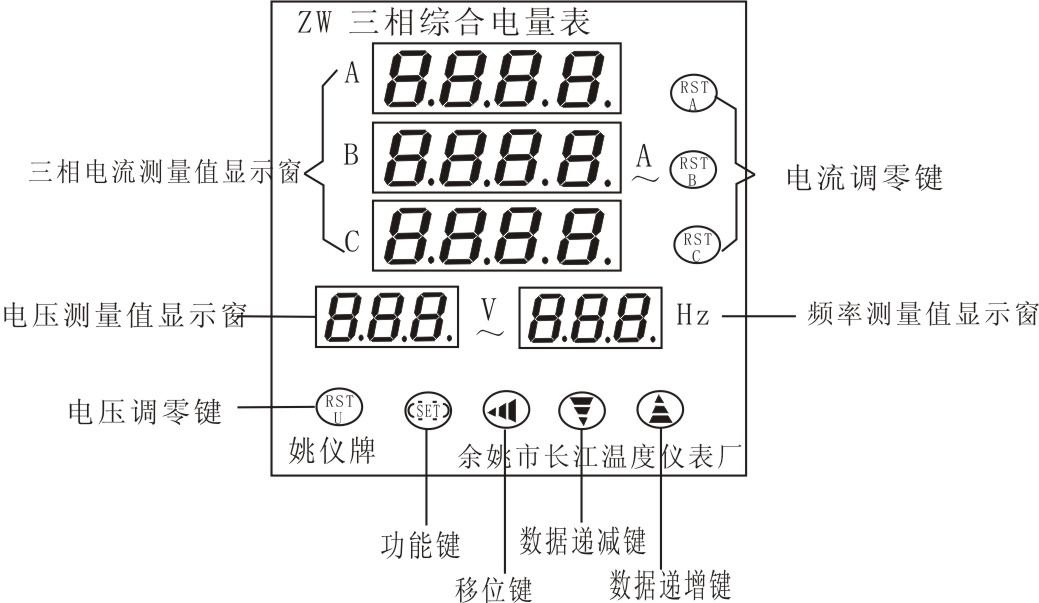

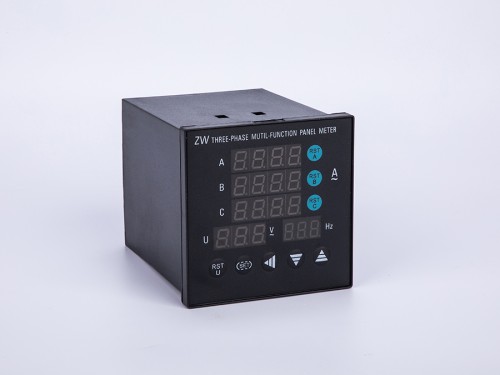

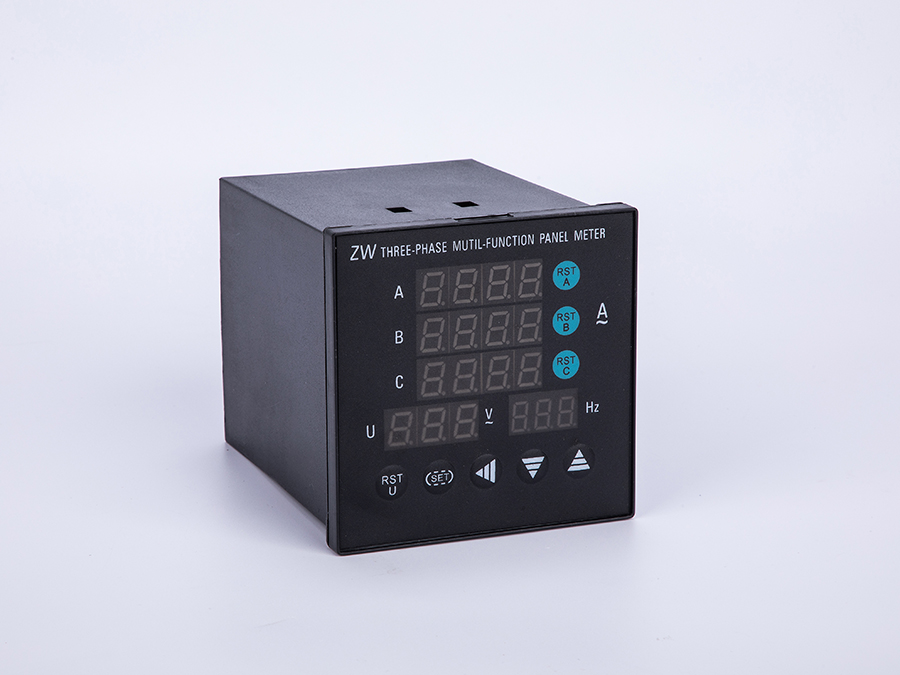

1、儀表面板

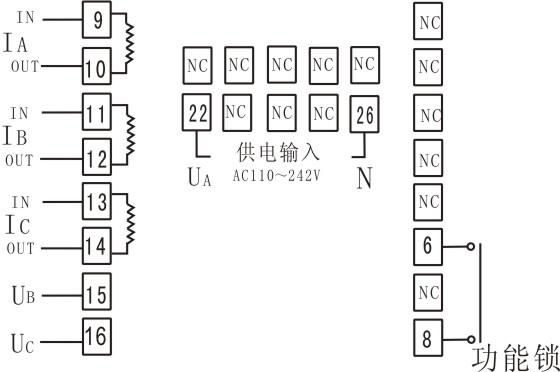

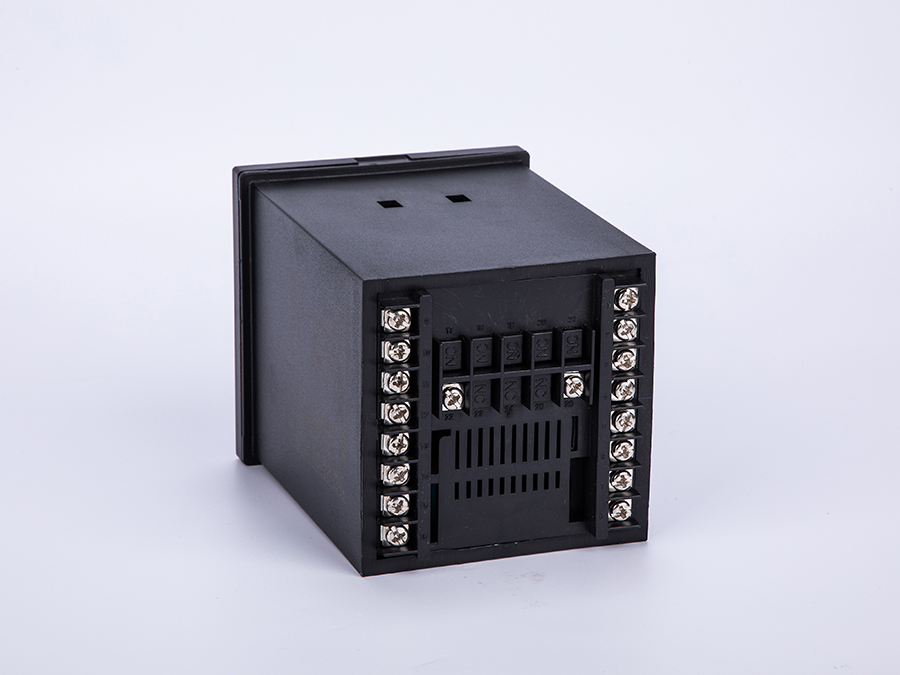

2、儀表接線

★為保證測量數據的準確度，必須正確接入電壓、電流測試信號，當被測試電流小于儀表電流量程（0～5A），可以直接接入；否則，必須經電流互感器接入

四、儀表操作

使用前請確認被測試參數的范圍滿足儀表的測試參數的量程范圍，嚴禁進行超出量程的參數測試。使用前請確認能夠提供滿足儀表工作要求的工作電源。不適宜的工作電源可能燒毀儀表。

1、按照接線圖正確接線，通電后儀表開始自檢，此過程持續1S。

2、內部參數表

序號	提示符	名稱	設定范圍	說明	出廠值
0		密碼鎖	0～255	當Lock=18 時，可修改所有參數值	18
1		電流量程	0～9999	★設置時應與電流互感器匹配	5.000
1		電流顯示精度	0～3	dp＝0 時，無小數點,即0000； dp＝1 時，小數點在十位,即000.0 dp＝2 時，小數點在百位,即00.00； dp＝3 時，小數點在千位,即0.000	1

3、在參數設置狀態，A 窗口顯示當前參數符號，B 窗口顯示當前設置數據。

4、內部參數設置（參數定義見參數表） 按SET 鍵3 秒進入內部參數設置狀態，按▲、▼鍵修改參數值，按SET 鍵保存進入下 一參數設置，直至設定完成退出。不按任何鍵10 秒鐘后自動保存退出。

5、儀表調零： 若儀表在0 時輸入時電流、電壓指示沒有歸零時，可同時按“RST(A、B、C、U)”+ “▼” 鍵做調零調節（請謹慎使用該功能，在測量狀態時禁止使用調零功能，否則將影響測量值準 確性）。

★ 如需對儀表進行參數調節或初始調零等，必須將儀表接線端子“6”和“8”短接，否則儀表將拒絕任何操作，調好后將短接線拆除，以防止誤操作。

6、面板符號說明：ZW 系列三相電量表的面板可能使用以下符號，請參照使用。

五、儀表功能擴展

ZW 系列儀表可根椐客戶要求提供擴展功能，方便用戶擴展其智能特性，提供測試與控制的靈活性，具體擴展要求在定貨要求中說明。

1. RS-485 數據通訊：隔離的RS-485 多機通訊，采用工業標準的MODBUS 規約RTU 模式。

2. 繼電器報警輸出:測試數據進行越限判定，并輸出觸點開關信號，方便進行可擴展的控制。

3. 模擬量輸出（0～5 V 或1～10 V 或4～20 mA 或0～20mA）:對特定數據的變化同步輸出。

4.電量積算：可累加并保存電量值。可作為一般的三相四線有功電度表使用，并可提供峰谷測量。

5.實時功率顯示：實時顯示有功功率測量值。

六、故障分析及排除

本公司儀表采用了先進的生產工藝，出廠前進行了嚴格的測試，大大提高了儀表的可靠性。常見的故障一般是操作或參數設置不當引起的。若發現無法處理的故障，請記錄故障現象并及時通知當?shù)卮砩袒蛘吲c我們聯系。該表在日常應用中的幾個常見故障
